Thiết kế cuộn ảnh hưởng như thế nào đến chất lượng ống, độ ổn định sản xuất và hiệu suất máy nghiền

Hướng dẫn Kỹ thuật từ Nhóm Kỹ thuật Máy nghiền ống ST Machineries

Trong dây chuyền sản xuất máy nghiền ống, các cuộn tạo hình không chỉ là các bộ phận cơ khí để định hình dải thành ống. Họ xác định mức độ di chuyển của vật liệu trong quá trình tạo hình, độ chính xác của các cạnh ống trước khi hàn và mức độ ổn định của kích thước ống cuối cùng trong quá trình sản xuất liên tục.

Đối với nhiều nhà sản xuất ống, thiết bị hàn nhận được sự quan tâm nhiều nhất vì hàn ảnh hưởng trực tiếp đến độ bền của ống. Tuy nhiên, từ góc độ kỹ thuật củaMáy móc ST, nhiều vấn đề về hàn thực sự bắt đầu sớm hơn ở phần tạo hình.

Bộ cuộn được thiết kế kém có thể dẫn đến:

• Hình thành ống không ổn định
• Độ lệch cạnh trước khi hàn
• Ứng suất tường không đều
• Con lăn mòn quá mức
• Vết xước bề mặt
• Độ lệch đường kính
• Tỷ lệ phế liệu cao hơn

Một hệ thống cuộn được thiết kế tốt sẽ cung cấp:

• Biến dạng dải mịn
• Điều kiện hàn ổn định
• Hình học ống chính xác
• Tuổi thọ dụng cụ dài hơn
• Hiệu quả sản xuất cao hơn

Tại ST Machinery, thiết kế cuộn được phát triển theo yêu cầu sản xuất hoàn chỉnh, bao gồm:

• Vật liệu ống
• Đường kính ống
• Độ dày của tường
• Tốc độ sản xuất
• Phương pháp hàn
• ứng dụng cuối cùng

Các sản phẩm khác nhau yêu cầu thiết kế cuộn khác nhau. Bộ cuộn dành cho ống xả ô tô không được sử dụng ý tưởng thiết kế giống như bộ cuộn dành cho ống xả bằng thép không gỉ cấp thực phẩm{1}}hoặc ống y tế chính xác.

Vai trò của máy nghiền ống trong sản xuất ống

Máy nghiền ống biến dải kim loại phẳng thành ống tròn hoặc có hình dạng thông qua một loạt các trạm tạo hình.

Quy trình chung:

Cuộn thép → Cấp dải → Tạo hình phân hủy → Tạo hình đường chuyền → Hàn → Định cỡ → Làm thẳng

Các cuộn tạo hình dần dần thay đổi hình dạng dải thay vì buộc vật liệu vào ống trong một bước.

Một hệ thống cuộn máy nghiền ống điển hình bao gồm:

Phần phân tích

Các giá đỡ hình thành đầu tiên bắt đầu uốn dải phẳng.

Mục đích chính:

• Bắt đầu biến dạng
• Kiểm soát chuyển động của cạnh
• Giảm căng thẳng hình thành

Phần vượt qua vây

Giá đỡ tạo hình cuối cùng chuẩn bị các cạnh ống trước khi hàn.

Yêu cầu quan trọng:

• Vị trí cạnh chính xác
• Khoảng cách hàn ổn định
• Hình dạng ống thích hợp

Phần định cỡ

Sau khi hàn, điều chỉnh kích thước cuộn:

• Đường kính
• Độ tròn
• Độ thẳng

Độ chính xác trong thiết kế của các cuộn này ảnh hưởng trực tiếp đến chất lượng ống thành phẩm.

Tại sao thiết kế cuộn ống Mill lại quan trọng

Thiết kế cuộn ảnh hưởng đến hầu hết mọi công đoạn sản xuất.

Thiết kế cuộn phù hợp giúp nhà sản xuất đạt được:

1. Độ ổn định hình thành tốt hơn

Trong quá trình sản xuất, dải đi qua nhiều giá đỡ con lăn ở tốc độ cao.

Hệ thống cuộn phải kiểm soát:

• Dòng nguyên liệu
• Lực uốn
• Chuyển động của cạnh

Kiểm soát kém có thể tạo ra:

• Biến dạng ống
• Khoảng cách hàn không đều
• Tăng tần số điều chỉnh

2. Giảm căng thẳng vật chất

Dải kim loại tự nhiên chống biến dạng.

Nếu hình thành quá tích cực:

• Căng thẳng nội bộ gia tăng
• Mùa xuân-trở lại xảy ra
• Hình dạng ống trở nên không ổn định

Trình tự hình thành thích hợp sẽ phân bổ biến dạng dần dần.

3. Chất lượng hàn cao hơn

Trước khi hàn, các cạnh ống phải gặp nhau chính xác.

Thiết kế cuộn ảnh hưởng đến:

• Căn chỉnh cạnh
• Khe hở hàn
• vị trí dải

Hình thành ổn định tạo ra một điều kiện hàn ổn định.

Các yếu tố chính ảnh hưởng đến thiết kế cuộn ống

Tại ST Machinery, thiết kế cuộn bắt đầu từ việc hiểu các yêu cầu của sản phẩm.

Các yếu tố chính bao gồm:

1. Chất liệu ống

Các vật liệu khác nhau hoạt động khác nhau trong quá trình hình thành.

Vật liệu phổ biến:

• Thép cacbon
• Thép không gỉ
• Nhôm
• đồng
• Titan

Ví dụ:

thép không gỉ

So với thép cacbon, thép không gỉ có:

• Sức mạnh cao hơn
• Mùa xuân trở lại{0}}mạnh mẽ hơn
• Khả năng chống hình thành lớn hơn

Vì vậy, thiết kế cuộn ống inox yêu cầu:

• Trình tự hình thành chính xác hơn
• Kiểm soát căng thẳng tốt hơn
• Độ chính xác dụng cụ cao hơn

2. Đường kính ống

Kích thước ống ảnh hưởng đến:

• Số lần hình thành
• Hình học cuộn
• Tải máy

Các ống có độ chính xác nhỏ thường yêu cầu:

• Biến dạng được kiểm soát nhiều hơn
• Độ chính xác cuộn cao hơn
• Ống công nghiệp lớn yêu cầu:
• Lực hình thành mạnh hơn
• Cấu trúc cuộn lớn hơn

3. Độ dày của tường

Ảnh hưởng của độ dày tường:

• Khả năng chống uốn
• Áp lực hình thành
• Điều kiện hàn

Ống có thành mỏng-cần được kiểm soát cẩn thận vì áp suất quá cao có thể gây ra:

• Dấu bề mặt
• Biến dạng cạnh
• Sự mất ổn định của ống

Ống vách nặng-yêu cầu hệ thống tạo hình chắc chắn hơn.

4. Tốc độ sản xuất

Quá trình sản xuất-tốc độ cao yêu cầu:

• Dòng nguyên liệu trơn tru
• Tương tác cuộn ổn định
• Giảm độ rung

Thiết kế cuộn phải phù hợp với tốc độ sản xuất dự kiến.

Quy trình thiết kế cuộn cán ống tại ST Machinery

Tại ST Machinery, thiết kế cuộn tuân theo quy trình kỹ thuật có cấu trúc.

Bước 1: Phân tích thông số kỹ thuật của ống

Trước khi thiết kế cuộn, chúng tôi xem xét:

• Lớp vật liệu
• Đường kính ống
• Độ dày của tường
• năng lực sản xuất
• Yêu cầu ứng dụng

Ví dụ:

Ống thép không gỉ y tế yêu cầu thiết kế cuộn khác với ống thép kết cấu.

Bước 2: Tính toán trình tự hình thành

Trình tự hình thành xác định cách dải thay đổi hình dạng.

Mục tiêu là:

• Giảm căng thẳng không cần thiết
• Duy trì kiểm soát cạnh
• Đạt được hình dạng ống ổn định

Trình tự tạo hình tốt sẽ tránh được sự biến dạng đột ngột.

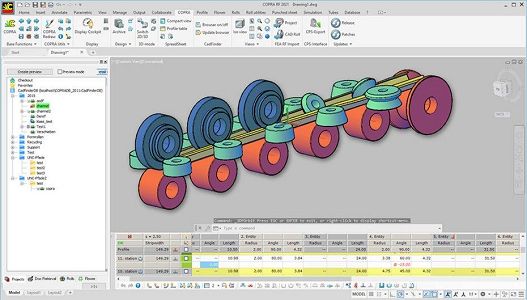

Bước 3: Thiết kế hình học cuộn

Các thông số thiết kế quan trọng bao gồm:

• Đường kính cuộn
• hình dạng vượt qua
• Góc hình thành
• Phân phối áp lực
• Kiểm soát cạnh

Biên dạng cuộn phải phù hợp với đặc tính của vật liệu.

Bước 4: Sản xuất và kiểm tra cuộn

Sản xuất cuộn yêu cầu:

• Gia công chính xác
• Xử lý bề mặt
• Kiểm tra kích thước

Độ chính xác của cuộn ảnh hưởng trực tiếp đến chất lượng ống.

Các vấn đề và giải pháp thiết kế cuộn ống thường gặp

Vấn đề 1: Hình dạng ống không đều

Triệu chứng:

• Ống hình bầu dục
• Sự thay đổi đường kính
• Điều chỉnh kích thước khó khăn

Nguyên nhân:

• Thiết kế thẻ cuộn không chính xác
• Áp lực hình thành không đồng đều
• Vấn đề căn chỉnh cuộn

Giải pháp:

Điều chỉnh:

• Hình học cuộn
• Trình tự hình thành
• Định vị con lăn

Vấn đề 2: Khoảng cách hàn không ổn định

Triệu chứng

• Khuyết tật mối hàn
• Đường may không đều
• Điều chỉnh hàn thường xuyên

Nguyên nhân:

• Kiểm soát cạnh kém
• Căng thẳng dải quá mức
• Thiết kế đường vây không chính xác

Giải pháp:

Cải thiện:

• Thiết kế cuộn vây
• Kiểm soát hình thành cạnh
• Độ chính xác điều chỉnh cuộn

Vấn đề 3: Vết xước bề mặt

Triệu chứng

• Vết xước dài
• Dấu lăn
• Ngoại hình kém

Nguyên nhân:

• Bề mặt cuộn bị hư hỏng
• Giải phóng mặt bằng không chính xác
• Sự ô nhiễm

Giải pháp:

• Cải thiện việc hoàn thiện cuộn
• Duy trì điều kiện sản xuất sạch sẽ
• Thay thế dụng cụ bị mòn

Vấn đề 4: Tuổi thọ cuộn ngắn

Triệu chứng

• Thay thế thường xuyên
• Tăng chi phí sản xuất

Nguyên nhân:

• Lựa chọn vật liệu không chính xác
• Tải hình thành quá mức
• Xử lý bề mặt kém

Giải pháp:

Tối ưu hóa:

• Vật liệu cuộn
• Xử lý nhiệt
• Áp lực hình thành

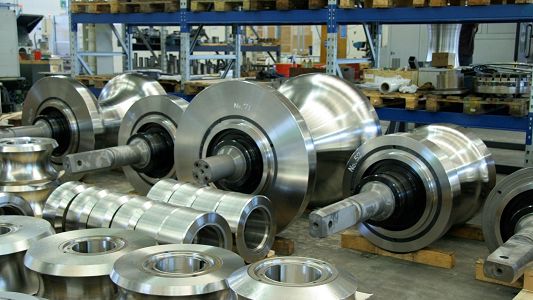

Lựa chọn vật liệu cuộn

Vật liệu cuộn ảnh hưởng trực tiếp:

• Tuổi thọ sử dụng
• Chất lượng bề mặt
• Tần suất bảo trì
• Vật liệu cuộn phổ biến:

Thép công cụ

Thuận lợi:

• Độ cứng cao
• Chống mài mòn tốt

Thích hợp cho:

• Sản xuất ống tổng hợp

Thép hợp kim đặc biệt

Được sử dụng cho các ứng dụng đòi hỏi khắt khe:

• Ống thép không gỉ
• Tốc độ sản xuất-cao
• Ống chính xác

Thuận lợi:

• Độ bền tốt hơn
• Khả năng chống mài mòn cao hơn

Quản lý và bảo trì cuộn

Ngay cả những cuộn-được thiết kế tốt nhất cũng cần được bảo trì thích hợp.

Kiểm tra hàng ngày

Thanh tra:

• Tình trạng bề mặt
• Dấu hiệu bất thường
• Bôi trơn

Kiểm tra thường xuyên

Kiểm tra:

• Đường kính cuộn
• Căn chỉnh
• Tình trạng ổ trục

Trước khi sản xuất

Xác nhận:

• Lắp đặt cuộn chính xác
• Điều chỉnh hợp lý
• Làm sạch bề mặt cuộn

Việc bảo trì cuộn kém có thể làm giảm chất lượng ống ngay cả khi thiết kế ban đầu rất tuyệt vời.

Thiết kế cuộn cho các ứng dụng ống khác nhau

Các ngành công nghiệp khác nhau có yêu cầu khác nhau.

Sản xuất ống ô tô

Yêu cầu:

• Sản lượng cao
• Kích thước ổn định
• Độ lặp lại mạnh mẽ

Thiết kế cuộn tập trung vào:

• Tốc độ sản xuất
• Độ bền
• Hiệu quả chi phí

Ống thép không gỉ cấp thực phẩm

Yêu cầu:

• Bề mặt nhẵn
• Chất lượng ngoại hình cao
• Chống ăn mòn

Thiết kế cuộn tập trung vào:

• Bảo vệ bề mặt
• Hình thành chính xác
• Giảm trầy xước

Ống y tế

Yêu cầu:

• Dung sai chặt chẽ
• Chất lượng mối hàn đáng tin cậy

Thiết kế cuộn tập trung vào:

• Hình thành chính xác
• Căng thẳng vật liệu tối thiểu

Ống trao đổi nhiệt

Yêu cầu:

• Tường mỏng
• Kích thước ổn định

Thiết kế cuộn tập trung vào:

• Hình thành nhẹ nhàng
• Độ chính xác cao

ST Máy móc tạo ra giải pháp cuộn ống như thế nào

Tại ST Machinery, thiết kế cuộn là một phần của kỹ thuật máy nghiền ống hoàn chỉnh.

Chúng tôi kết hợp:

• Phân tích sản phẩm ống
• Tính toán tạo hình
• Thiết kế cuộn
• Cấu hình máy
• Thử nghiệm sản xuất

Quy trình kỹ thuật của chúng tôi xem xét:

Hiệu suất sản phẩm

Khách hàng sẽ sản xuất loại ống nào?

Mục tiêu sản xuất

Sản lượng và tốc độ được yêu cầu là gì?

Hoạt động lâu dài-

Làm thế nào công cụ có thể duy trì hiệu suất ổn định?

Mục đích của thiết kế cuộn không chỉ là tạo hình dạng ống.

Đó là tạo ra một hệ thống sản xuất hoạt động đáng tin cậy trong nhiều năm.

Tại sao chọn giải pháp máy nghiền ống ST Machinery?

Kinh nghiệm Kỹ thuật Nhà máy ống

Máy móc ST chuyên:

• Nhà máy ống thép không gỉ
• Nhà máy ống công nghiệp
• Dây chuyền sản xuất ống chính xác
• Thiết bị sản xuất ống tùy chỉnh

Năng lực sản xuất hoàn chỉnh

Bao gồm:

• Thiết kế máy nghiền ống
• Thiết kế dụng cụ cuộn
• Thử nghiệm sản xuất
• Hỗ trợ cài đặt

Giải pháp dựa trên ứng dụng-

Chúng tôi thiết kế thiết bị theo:

• Đặc điểm kỹ thuật ống
• Đặc tính vật liệu
• Yêu cầu sản xuất của khách hàng

Phần kết luận

Thiết kế cuộn máy nghiền ống là một trong những yếu tố quan trọng nhất ảnh hưởng đến hiệu suất sản xuất ống.

Hệ thống cuộn được thiết kế phù hợp giúp nhà sản xuất đạt được:

• Hình thành ổn định
• Chất lượng hàn tốt hơn
• Tỷ lệ phế liệu thấp hơn
• Tuổi thọ dụng cụ dài hơn
• Hiệu quả sản xuất cao hơn

Phần hình thành là nơi chất lượng ống bắt đầu.

Tại ST Machinery, chúng tôi tin rằng việc sản xuất ống thành công bắt đầu bằng kỹ thuật chính xác trước khi máy đưa vào nhà máy.

Thông qua thiết kế cuộn chuyên nghiệp, sản xuất chính xác và các giải pháp máy nghiền ống tập trung vào{0}}ứng dụng, ST Machineries giúp các nhà sản xuất ống sản xuất các ống có chất lượng cao,-đồng nhất cho ô tô, y tế, thực phẩm, bộ trao đổi nhiệt, đồ nội thất và các ứng dụng công nghiệp.
